Sistemas Urbanos de Drenaje Sostenible

Somos Expertos en Sistemas Urbanos de Drenaje Sostenible

Desarrollamos Estudios para el diseño de SUDS desde la experiencia y la innovación

¿Te Ayudamos?

Consultoría especializada en Diseño de SUDS

En IP Bellver, somos una consultoría de ingeniería hidráulica e hidrológica pionera en el diseño de sistemas urbanos de drenaje sostenible. Nuestra visión ecológica nos motiva a crear soluciones innovadoras que respeten el entorno y mejoren la calidad de vida en las ciudades. Con enfoque en la sostenibilidad, implementamos estrategias eficientes para gestionar el agua de lluvia y prevenir inundaciones. Nuestro equipo altamente capacitado trabaja con pasión para crear infraestructuras armoniosas y amigables con la naturaleza. En IP Bellver confiamos en un futuro urbano más sostenible, donde la coexistencia con el agua sea sinónimo de bienestar y resiliencia.

Diseño y planificación de Sistemas Urbanos de Drenaje Sostenible

Evaluación de necesidades y diagnóstico de la infraestructura existente

En IP Bellver realizamos un análisis exhaustivo de las necesidades de drenaje en áreas urbanas, evaluando la capacidad y eficiencia de la infraestructura actual. Esto nos permite identificar mejoras necesarias y optimizar el rendimiento del sistema de drenaje existente.

Selección de tecnologías y enfoques adecuados para el contexto urbano

Basándonos en las características y desafíos de cada área urbana, seleccionamos cuidadosamente las tecnologías y enfoques más adecuados para garantizar un drenaje sostenible y eficiente. Esto incluye soluciones innovadoras como cubiertas vegetadas, pavimentos permeables y sistemas de retención de agua.

Consideraciones de diseño para la gestión sostenible de aguas pluviales

Nuestro enfoque de diseño se centra en la gestión sostenible de las aguas pluviales, minimizando la escorrentía y favoreciendo la infiltración.

Integración de sistemas de drenaje sostenible en el proceso de urbanización

Trabajamos de cerca con los planificadores urbanos para integrar los sistemas de drenaje sostenible desde las etapas iniciales del proceso de urbanización. Esto asegura una planificación efectiva y la incorporación adecuada de infraestructuras de drenaje sostenible en el diseño urbano.

¿Qué son los Sistemas Urbanos de Drenaje Sostenible?

Definición y alcance de los Sistemas Urbanos de Drenaje Sostenible

Con el proceso urbanizador tradicional, se produce un sellado generalizado de la superficie, por lo que los entornos urbanos son altamente impermeables. Los SUDS engloban todo tipo de soluciones enfocadas a incrementar la permeabilidad del terreno, reduciendo de este modo la escorrentía superficial.

Problemas asociados a la gestión del drenaje urbano convencional

Los sistemas tradicionales tienden a concentrar y evacuar en el menor tiempo posible las escorrentías. Esto incrementa los caudales pico, que pueden llegar a colapsar las conducciones de los sistemas de drenaje urbano.

Enfoque integrado y sostenible del manejo del agua en áreas urbanas

Con la implementación de SUDS, en IP Bellver intentamos reproducir en un entorno urbano lo que sucede en la naturaleza de forma natural. Es decir, neutralizamos en la medida de lo posible la impermeabilización que provoca la urbanización del terreno, favoreciendo los procesos de infiltración al terreno. El proceso de implantación de SUDS, debe realizarse de forma muy progresiva y constante. Al contrario que una obra, que se ejecuta y está disponible para su función, los SUDS deben entenderse casi como una filosofía e incluirlos en cada obra pública o privada que se ejecute en la población. Es decir, se deben diseñar las obras pensando en retener la mayor cantidad de escorrentía que sea posible.

Potencia la gestión del agua con Sistemas Urbanos de Drenaje Sostenible.

¿Hablamos?

Importancia de los Sistemas Urbanos de Drenaje Sostenible

Influencia de los SUDS en el control de las inundaciones

Por su concepción, los SUDS tienen un efecto muy beneficioso con las lluvias recurrentes o habituales. Sin embargo, en las lluvias más intensas su papel es más bien modesto, sobre todo en la zona de Levante, donde la torrencialidad de las precipitaciones es más elevada. Únicamente tendrán efectividad sobre la inundabilidad en caso de dotar al sistema de estructuras de almacenamiento, que permitan la laminación de la crecida.

Mejora de la calidad del agua y protección de los recursos hídricos

Un claro efecto beneficioso de los SUDS, es la mejora de la calidad del agua. El proceso de infiltración en el terreno, produce de forma natural un proceso depurativo sobre las aguas infiltradas. Recordemos, que estas aguas infiltradas no llegarán a la depuradora, lo que redunda en un ahorro en costes de tratamiento.

Incremento de los recursos hídricos

Además de la mejora de la calidad del agua, se produce un evidente incremento de los recursos hídricos, puesto que los flujos infiltrados quedarán almacenados en los acuíferos, incorporándose así de nuevo al ciclo hidrológico.

Tipologías de Sistemas Urbanos de Drenaje Sostenible

Jardines de lluvia

Los jardines de lluvia, también conocidos como parterres inundables, son depresiones forzadas en el terreno, recubiertas de vegetación, que facilitan el almacenamiento de la escorrentía superficial. Su gran ventaja es la reducción de la contaminación del efluente, mediante la filtración de la escorrentía a través de la vegetación y el suelo preparado inferior. Las plantas también contribuyen a su vaciado mediante la transpiración, reduciéndose además las necesidades de riego. Los jardines de lluvia aportan importantes beneficios, puesto que mejoran sustancialmente la calidad del agua vertida al medio receptor. Su instalación es sencilla y poco costosa, puesto que pueden ser integrados en las zonas verdes previstas en el sector. Además, tienen un impacto positivo en el aspecto visual de su entorno al incorporar zonas de retención temporal de agua, al mismo tiempo que promueven la biodiversidad local, ofreciendo oportunidades para la creación de hábitats naturales para animales y aves de menor tamaño.

ingenieria-bellver-jardines-de-lluvia-esquema
ingenieria-bellver-pavimentos-permeables-esquema

Pavimentos permeables

Son sistemas de pavimentación que ofrecen una solución ingeniosa al permitir que la escorrentía se filtre de manera eficiente hacia capas subsuperficiales. De esta manera, el agua tiene la oportunidad de ser temporalmente retenida en la subbase mediante el uso de gravas o geoceldas, ofreciendo la opción de infiltrarse en el terreno o ser liberada de manera controlada hacia aguas abajo.

Cubiertas vegetadas

Las cubiertas vegetadas, también conocidas como techos verdes, se componen de varias capas que dan vida a un jardín en la parte superior del edificio. Esta exuberante vegetación cumple una función vital al interactuar con la lluvia, permitiendo su filtración y almacenamiento en la capa de sustrato. De este modo, se logra una perfecta armonía entre la naturaleza y la arquitectura, ofreciendo múltiples beneficios estéticos y medioambientales. Además, se implementa un sistema de retención temporal en la capa de drenaje para aprovechar la escorrentía como una forma de riego pasivo.

ingenieria-bellver-cubiertas-vegetadas-esquema
ingenieria-bellver-balsa-detencion-infiltracion-esquema

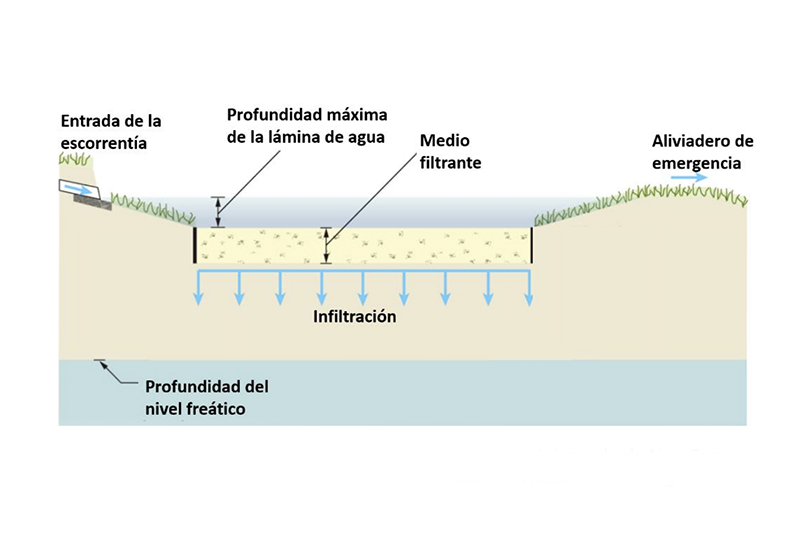

Balsas de detención e infiltración

Estas son áreas deprimidas que, durante episodios de lluvia, actúan como reservorios temporales para almacenar la escorrentía, permitiendo su evacuación controlada a través de desagües o mediante infiltración. Asimismo, esta retención de las aguas pluviales favorece la deposición de los sedimentos arrastrados por el flujo. Es esencial que la balsa se vacíe dentro de las próximas 48 horas para estar lista para manejar otro evento de lluvia.

Durante la mayor parte del año, estas áreas permanecen secas, ya que no cuentan con aguas permanentes. Esta característica les ofrece la ventaja de poder utilizarse para otros fines durante los periodos de sequía. De esta manera, se aprovecha su versatilidad y se asegura un uso óptimo del espacio en distintas condiciones climáticas.

Cunetas vegetadas

Se trata de canales de anchos, con poca profundidad y revestidos de vegetación, diseñados para captar y gestionar las escorrentías provenientes de áreas impermeables cercanas. Además de permitir el transporte de estas escorrentías, la vegetación favorece la eliminación de contaminantes a través de la sedimentación y la filtración. También pueden permitir la infiltración al terreno si ello resulta aconsejable.

ingenieria-bellver-cubiertas-vegetadas-esquema
ingenieria-bellver-alcorques-estructurales-esquema

Alcorques estructurales

Los alcorques estructurales consisten en una composición de suelo especializada que desempeña una función de almacenamiento temporal de las escorrentías, al mismo tiempo que proporciona un espacio adecuado para el desarrollo de las raíces del árbol.

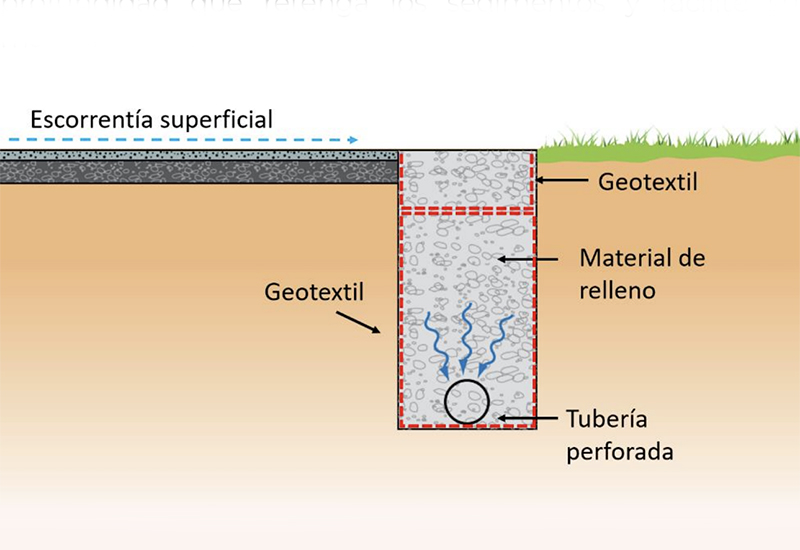

Drenes filtrantes

Los drenes filtrantes son una solución que consta de zanjas poco profundas que están rellenas con un material filtrante y dotadas de un drenaje perforado en la capa inferior.

La escorrentía se dirige generalmente hacia las zanjas desde los laterales, donde se filtra y se almacena temporalmente, logrando así una reducción en los caudales pico. Este sistema de laminación resulta altamente eficiente, permitiendo una gestión efectiva del agua durante eventos de lluvia intensos.

ingenieria-bellver-drenes-filtrantes-esquema
ingenieria-bellver-zanjas-infiltracion-esquema

Zanjas y pozos de infiltración

Son estructuras ingeniosas que implican la excavación del terreno y su posterior relleno con materiales altamente porosos, ya sean de naturaleza granular o sintética. Estos espacios subterráneos actúan como depósitos temporales para las aguas pluviales antes de que se infiltren en el suelo. Esta innovadora técnica de almacenamiento y filtración asegura una gestión eficiente de las escorrentías, contribuyendo a la recarga de acuíferos y a la conservación del agua en el entorno.

Depósitos reticulares

Son estructuras subterráneas modulares, con un alto índice de huecos y una buena capacidad portante. Estos sistemas permiten capturar y retener la escorrentía generada por las áreas impermeables cercanas, con el propósito de controlar su flujo, facilitando así su posterior laminación, infiltración o reutilización.

ingenieria-bellver-depositos-reticulares-esquema
ingenieria-bellver-humedales-artificiales-y-estanques-esquema

Humedales artificiales y estanques

Los humedales artificiales y estanques son auténticas lagunas diseñadas para mejorar la calidad del agua a través de un proceso conocido como fitorremediación, el cual se logra mediante la utilización de plantas hidrófilas especializadas. Estas áreas acuáticas mantienen una lámina de agua constante, la cual puede variar gracias a las aportaciones de zonas impermeables, lo que les permite tener una capacidad de laminación.

Además, cuentan con estructuras de desbordamiento estratégicamente incorporadas, lo que asegura una evacuación controlada del agua en caso de que su nivel de capacidad planificado sea sobrepasado. Estas medidas representan una solución efectiva para gestionar grandes volúmenes de escorrentía, los cuales pueden proceder de diversas áreas dentro de la cuenca hidrográfica. Gracias a la combinación de estas técnicas innovadoras y respetuosas con el medio ambiente, se logra una gestión inteligente del agua, preservando y protegiendo nuestros recursos hídricos.

Imagenes de: Guía Básica para el Diseño de Sistemas Urbanos de Drenaje Sostenible en la ciudad de Valencia.

Beneficios de implementar Sistemas Urbanos de Drenaje Sostenible

Mejora de la calidad de vida y el bienestar de la comunidad

Implementar SUDS ofrece numerosos beneficios para mejorar la calidad de vida y el bienestar de la comunidad. Estos sistemas ayudan a prevenir inundaciones y reducir la contaminación del agua, proporcionando entornos más saludables y seguros para vivir. Además, al promover el contacto con la naturaleza y crear espacios verdes, fomentan la conexión con el entorno y aumentan el bienestar emocional de los residentes.

Ahorro de costos a largo plazo y eficiencia en el uso de recursos

La implementación de sistemas de drenaje sostenible también conlleva ahorros significativos a largo plazo y una mayor eficiencia en el uso de recursos. Más concretamente se produce una disminución en los caudales que llegan a las plantas de depuración, lo que reduce sus costes de explotación y se incrementan los recursos subterráneos disponibles por el incremento de la infiltración.

Contribución a la imagen y reputación sostenible de las ciudades

La adopción de sistemas urbanos de drenaje sostenible contribuye a la imagen y reputación sostenible de las ciudades. Estos sistemas demuestran un compromiso con el cuidado del medio ambiente y la protección de los recursos naturales. Las ciudades que implementan soluciones innovadoras de drenaje sostenible se posicionan como líderes en sostenibilidad, atrayendo a residentes, visitantes y empresas comprometidas con el desarrollo sostenible. Esto no solo fortalece la identidad de la ciudad, sino que también puede tener un impacto positivo en el turismo y la inversión económica.

Preguntas frecuentes sobre Sistemas Urbanos de Drenaje Sostenible

La implantación de SUDS viene regulada por el artículo 126ter apartado 7 del Reglamento del Dominio Público Hidráulico, que establece que las nuevas urbanizaciones, polígonos industriales y desarrollos urbanísticos en general, deberán introducir sistemas de drenaje sostenible, tales como superficies y acabados permeables, de forma que el eventual incremento del riesgo de inundación se mitigue. También la normativa de PATRICOVA, en el Anexo I, establece la necesidad de fomentar el uso de Sistemas Urbanos de Drenaje Sostenible en todos los municipios de la Comunitat Valenciana.

El estudio incluye un análisis previo de la situación de partida, evaluando en caso necesario la red de drenaje disponible. Se realizan la modelación hidrológica del entorno analizado, diseñando posteriormente los SUDS más adecuados a cada caso concreto. Finalmente, se procede a la comprobación hidráulica del sistema, verificando el correcto dimensionamiento de los sistemas planteados.

Después de completar el estudio, en IP Bellver le entregaremos un informe final que incluye los detalles del diseño, los planos y las especificaciones técnicas de las soluciones implementadas. También podemos proporcionar recomendaciones para la gestión adecuada y el mantenimiento de los sistemas.

Para realizar un diseño de SUDS, se necesita información como los datos de precipitación y caudales, características del área urbana, infraestructuras existentes, análisis topográficos y cualquier otro dato relevante para la planificación y diseño de soluciones sostenibles de gestión del agua.

El tiempo necesario para completar un diseño de SUDS puede variar según la complejidad del proyecto y la escala de la intervención.

El precio de un diseño de SUDS depende de varios factores, como el tamaño y la complejidad del proyecto, la escala de las infraestructuras verdes y las soluciones implementadas. En IP Bellver le elaboraremos un presupuesto personalizado para obtener una estimación precisa adaptada a sus necesidades y requisitos específicos de su proyecto.

¡Sistemas Urbanos de Drenaje Sostenible, la ingeniería que marca la diferencia!

Prestamos nuestros servicios a particulares, entidades privadas y a organismos públicos.
